ABB Leitungsschutzschalter, S 201, B 16A/20A/25A/30A Sicherung Sicherungsautomat
ABB Leitungsschutzschalter, S 201, B 16A/20A/25A/30A Sicherung Sicherungsautomat
Verfügbarkeit für Abholungen konnte nicht geladen werden
 SYSTEM PRO M
LEITUNGSSCHUTZSCHALTER
S201 · B16 · C20 · B25 · B32
|
ABB S200 BAUREIHE SICHERHEIT. QUALITÄT.
ABB.
|
Die wichtigsten Vorteile
| 4 Varianten16 A bis 32 A | 6 kABemessungsschaltvermögen | 1-poligkompakte Bauform | IP20Schutzart am Gerät |
Produktbeschreibung
Die ABB Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie erfüllen unter anderem IEC/EN 60898-1, IEC/EN 60947-2 und UL 1077.
Die patentierte Anschlussklemme mit Druckplatte ermöglicht eine einfache und sichere Kontaktierung. Getrennte Anschlussöffnungen für Leiter und Phasenschiene verbessern die Sicht beim Verdrahten. Starre und mehrdrähtige Leiter bis 35 mm² können direkt angeschlossen werden.

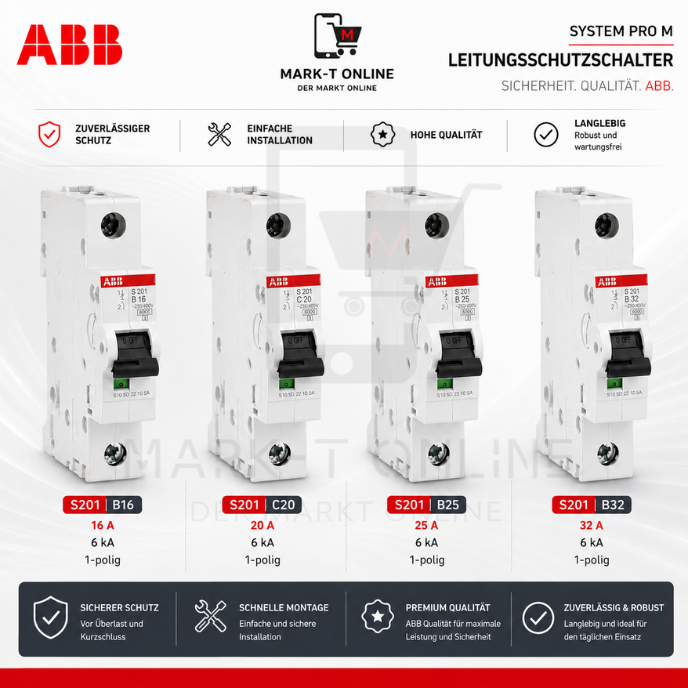

Die Varianten S201-B16, S201-C20, S201-B25 und S201-B32 besitzen die gleiche kompakte Bauform und unterscheiden sich im Bemessungsstrom, in der Auslösecharakteristik und in der Verlustleistung.
Verfügbare Varianten

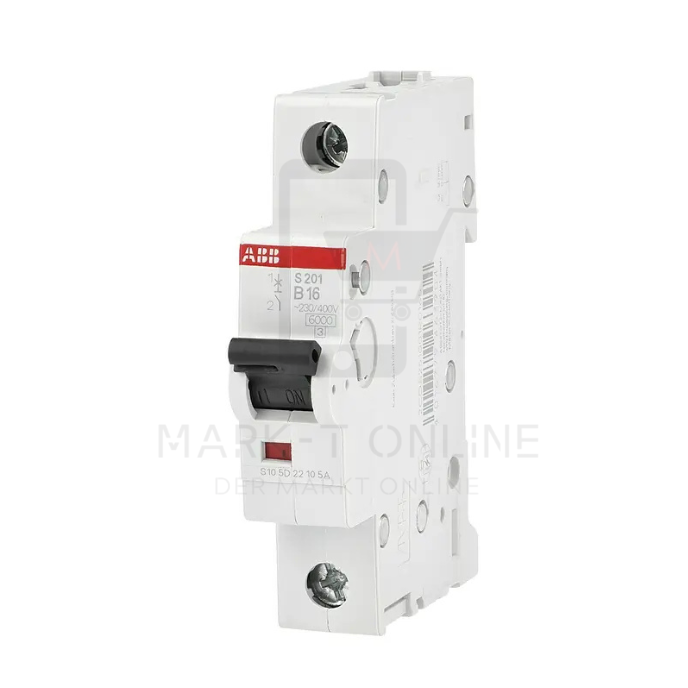

S201-B16
16 A
B-Charakteristik
1-polig 6 kA 230/400 V AC |
S201-C20
20 A
C-Charakteristik
1-polig 6 kA 230/400 V AC |
S201-B25
25 A
B-Charakteristik
1-polig 6 kA 230/400 V AC |

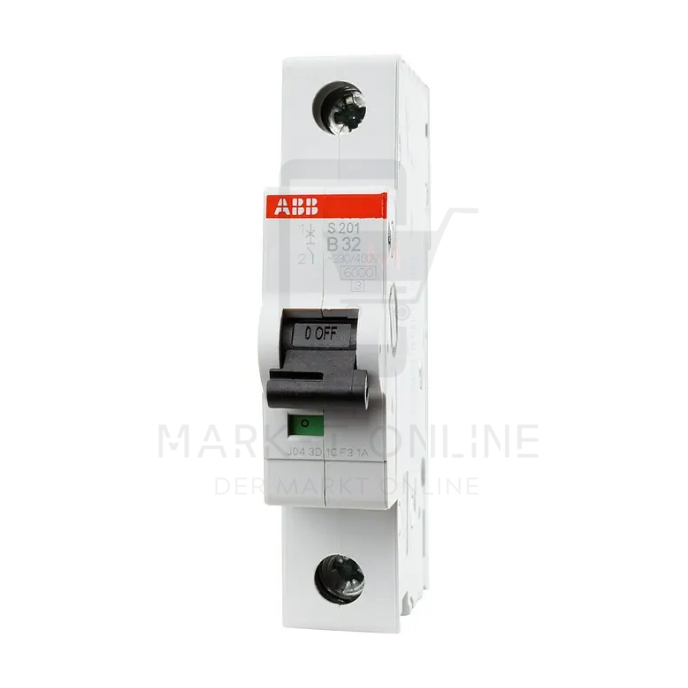

S201-B32
32 A
B-Charakteristik
1-polig 6 kA 230/400 V AC |
Technische Variantenübersicht
| Modell | Strom | Bestellnummer | EAN | Verlustleistung | Standfestigkeit |
|---|---|---|---|---|---|
| S201-B16 W/O ACC. | 16 A | 2CDS251001R0165 | 4016779463904 | 2,5 W | 20.000 AC-Zyklen |
| S201-C20 | 20 A | 2CDS251001R0204 | 4016779464505 | 2,5 W | 20.000 AC-Zyklen |
| S201-B25 | 25 A | 2CDS251001R0255 | 4016779465205 | 3,2 W | 20.000 AC-Zyklen |
| S201-B32 | 32 A | 2CDS251001R0325 | 4016779465304 | 3,7 W | 10.000 AC-Zyklen |
Gemeinsame technische Daten
| Baureihe | ABB S 200 / S201 | Charakteristik | B / C (je nach Variante) |
|---|---|---|---|
| Pole | 1 / 1 geschützt | Spannung | 230/400 V AC |
| Frequenz | 50/60 Hz | Schaltvermögen | 6 kA |
| Isolationsspannung | 440 V | Stoßspannung | 4 kV |
| Energieklasse | 3 | Überspannungskategorie | III |
| Schutzart | IP20; eingebaut IP40 | Anzeige | Rot EIN / Grün AUS |
| Anschluss | Schraubklemmen | Drehmoment | 2,8 N·m |
| Leiter starr/mehrdrähtig | 0,75–35 mm² | Feindrähtig | 0,75–25 mm² |
| Montage | TH35-7,5 / TH35-15 | Einbauort | Beliebig |
| Maße B×H×T | 17,5×88×69 mm | Gewicht | 0,125 kg |
| Betrieb | −25 bis +55 °C | Lagerung | −40 bis +70 °C |
Vorteile der ABB S200 Serie
ZUVERLÄSSIGER SCHUTZSchutz vor Überlast und Kurzschluss. |
EINFACHE INSTALLATIONPatentierte Anschlussklemme und klare Leiterführung. |
HOHE QUALITÄTIntensive Prüfung vor Auslieferung. |
FLEXIBEL EINSETZBARVier Stromstärken bei gleicher Bauform. |
Lieferumfang & rechtliche Hinweise
Lieferumfang: Geliefert wird die im Angebot ausgewählte Variante S201-B16, S201-C20, S201-B25 oder S201-B32. Bitte prüfen Sie vor dem Kauf sorgfältig die gewünschte Stromstärke und Ausführung.
Montagehinweis: Installation, Anschluss, Prüfung und Inbetriebnahme dürfen ausschließlich durch qualifiziertes Elektrofachpersonal unter Beachtung der geltenden gesetzlichen Bestimmungen, DIN-/VDE-Normen und Herstellervorgaben erfolgen.
Darstellung: Produktbilder dienen der Veranschaulichung. Farbton, Beschriftung, Verpackung oder kleinere konstruktive Details können je nach Produktionscharge geringfügig abweichen, ohne die technische Funktion zu beeinträchtigen.
Markenhinweis: ABB, System pro M, S200, S201 sowie weitere genannte Marken- und Produktnamen sind Eigentum der jeweiligen Rechteinhaber. Die Nennung erfolgt ausschließlich zur eindeutigen Produktbeschreibung.
Verkäuferhinweis: MARK-T ONLINE ist Verkäufer der angebotenen Ware und nicht Hersteller. Es besteht keine gesellschaftsrechtliche Verbindung zu ABB oder anderen genannten Markeninhabern.
Haftungsausschluss: Technische Angaben wurden nach bestem Wissen aus den bereitgestellten Herstellerunterlagen übernommen. Maßgeblich sind stets die aktuellen Herstellerunterlagen, die Kennzeichnung auf dem Produkt sowie die für den Einsatzort geltenden Vorschriften.
